產品說明： |
 |
 |
試驗條件------供試品：AT-6型疏水閥 A社疏水閥 ------主管：配管用炭素鋼鋼管（SGP） 配管徑50、配管長4m
通氣壓力0.5M注入凝結水和汽量1.6升有雙金屬片 |
 |
| |
| 種 類 |
絲牙形 |
法蘭形 |
| 型 式 |
AT-6 |

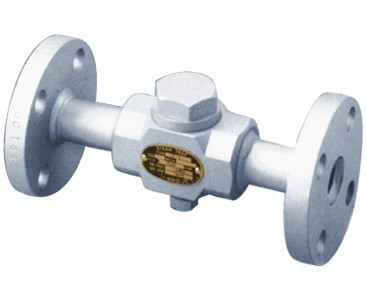

AT-6F |
| 形 式 |
恒溫式 |
| 口 徑 |
15.20.25 |
| 適用流體 |
蒸汽 |
| 適用壓力 |
1.0Mpa以下 |
| 流體溫度 |
184℃以下 |
| 背壓許容器 |
入口側壓力為50%(最小差壓0.03Mpa) |
| 耐壓性 |
蒸汽壓：1.5Mpa、水壓：0.5Mpa |
| 材 質 |
本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼 溫差電偶：SUS316L |
| 接 口 |
JIS Rc 絲牙 |
本體SS：JIS 10K 法蘭
本體：SUS 10K 法蘭 |
| 質 量 |
15A：1.4，20A：1.3,25A：1.2 |
15A：2.7，20A：3.0,25A：3.9 |
| 壓力差(Mpa) |
0.03 |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
| 水 |
450 |
630 |
940 |
1330 |
1680 |
1960 |
2200 |
2380 |
2590 |
2730 |
2900 |
3010 |
| 飽和蒸汽溫度-20℃溫水 |
420 |
560 |
800 |
1190 |
1470 |
1680 |
1890 |
2060 |
2200 |
2310 |
2410 |
2480 |
1. 安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。
2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。
3. 請不要為疏水閥保溫。
4. 請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。
5. 在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。
6. 在寒冷的地區，擔心發生凍結時，請在配管時注意不要讓凝結水滯留。
7. 萬一、疏水閥的溫差電偶破損時，閥門關閉。 |
 |
| |
|
 |
注意：
- 請選擇符合用途要求的產品。如果采用不符合用途要求的產品，會造成事故的發生。
- 在使用之前，請仔細閱讀使用說明書，然后正確地使用。如果使用錯誤，會引起故障和造成事故。
- 在沒有預告的情況下，本商品簡介的內容有時會發生更改。
| |
